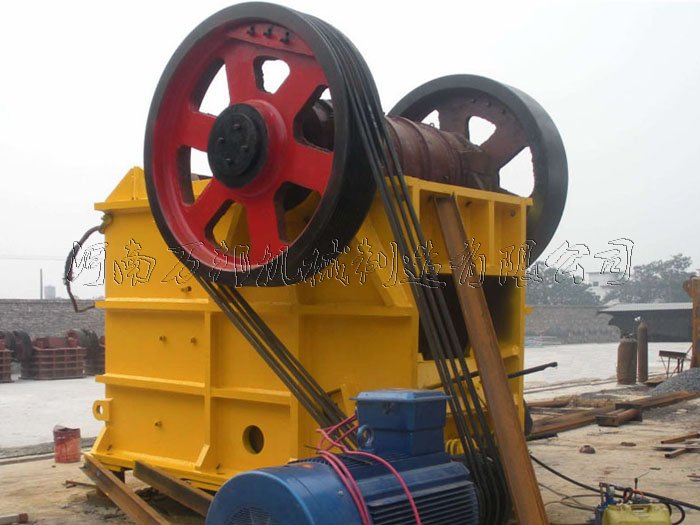

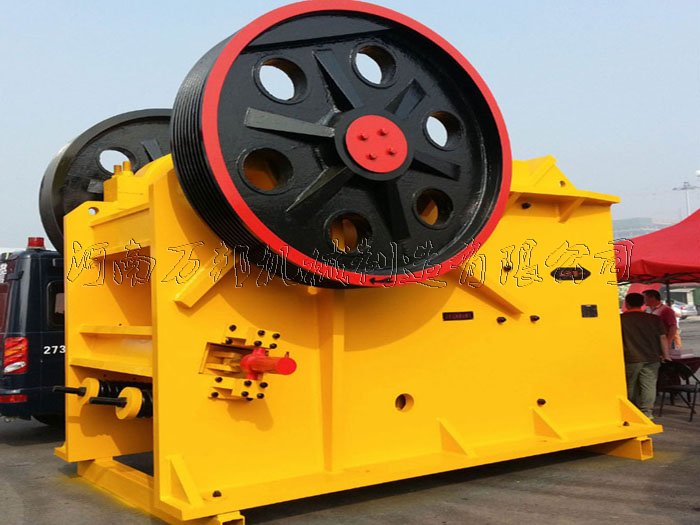

顎式破碎機

『生產能力』：1-150t/h

『產品別名』：顎式破碎機,礦石破碎機,鄂破

『應用領域』：河卵石、花崗巖、玄武巖、石英石、石灰石、鵝卵石、輝綠巖等各種礦石。

『產品概要』：鄂式破碎機主要用于抗壓強度不超過320MPa的各種物料的中碎、粗碎作業，是最常用的破碎設備之一，采用高強度錳鋼、一次成型鑄造，在達到破碎比大、產量高、產品粒度均勻等理想破碎效果的同時，具有耐磨、抗壓、壽命長等明顯優勢。

銷售熱線15617985511

免費獲取報價

產品介紹

顎式破碎機俗稱顎破，又名老虎口。由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機，該機廣泛適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業，可用于處理抗壓強度不超過320Mpa的各種礦石和巖石的粗碎或中碎作業。河南萬邦機械制造有限公司顎式破碎機系列產品分為粗破中破、細破三種。可用于對石英石、青石、河卵石、鵝卵石、石灰石、鐵礦石等石料進行粗碎加工。

工作原理

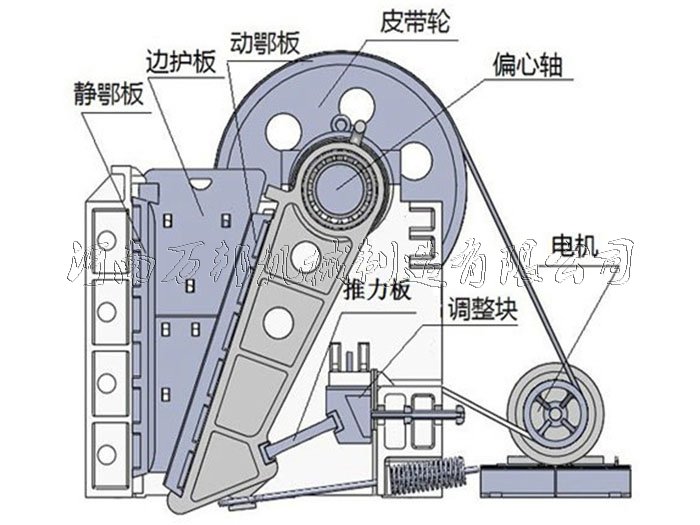

鄂式破碎機結構主要由機體、偏心軸、連桿、定鄂板、動鄂板、調節機構、手輪、橫桿等組成。機體由鑄鐵制成，上部有支承偏心軸的孔，前壁裝有固定鄂板，反壁裝有調節螺桿等裝置，兩側均裝有襯板。偏心軸兩側的圓錐滾子軸承支撐于機體上，兩端安裝皮帶輪及飛輪，中間的兩圓錐滾子軸承與連桿連接。連桿是由球墨鑄鐵制成，上面裝有活動顎板，下面的凹槽作調節機構的支撐點。鄂式破碎機工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動鄂周期地靠近、離開定鄂，從而對物料有擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。

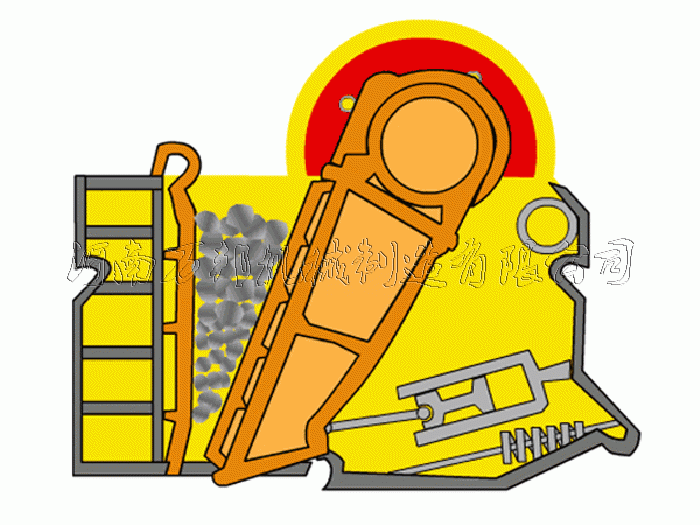

顎式破碎機原理顎式破碎機結構

技術參數

型號	給料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力 (t/h)	偏心軸轉速 (r/min)	電動機功率 (kw)	總重量 (t)	外形尺寸（長×寬×高） (mm)
PE-150×250	150×250	125	10-40	1-3	250	4P 5.5	0.8	720×660×850
PE-200×300	200×300	180	15-50	2-6	260	4P 7.5	1.2	910×750×990
PE-200×350	200×350	180	18-70	3-10	260	4P 11	1.5	1000×870×990
PE-250×400	250×400	210	20-60	5-21	300	6P 15	2.8	1300×1090×1270
PE-400×600	400×600	340	40-100	16-64	275	6P 30	7	1730×1730×1630
PE-500×750	500×750	425	50-100	40-110	275	6P 55	12	1980×2080×1870
PE-600×750	600×750	500	150-200	80-240	275	6P 55	15.8	2070×2000×1920
PE-600×900	600×900	500	65-160	50-160	250	6P 55	17	2190×2206×2300
PE-750×1060	750×1060	630	80-140	110-320	250	8P 110	29	2660×2430×2800
PE-800×1060	800×1060	640	130-190	130-330	250	8P 110	29.8	2710×2430×2800
PE-830×1060	830×1060	650	160-220	150-336	250	8P 110	30.7	2740×2430×2800
PE-870×1060	870×1060	660	200-260	190-336	250	8P 110	31.5	2810×2430×2800
PE-900×1060	900×1060	685	230-290	230-390	250	8P 110	33	2870×2420×2940
PE-900×1200	900×1200	750	95-165	220-380	200	8P 110	52	3380×2870×3330
PE-1000×1200	1000×1200	850	195-265	315-500	200	8P 110	55	3480×2876×3330
PE-1200×1500	1200×1500	1020	150-350	400-800	180	6P 160-220	100.9	4200×3300×3500
PE-1500×1800	1500×1800	1200	220-350	500-1000	180	8P 280-355	139	5160×3660×4248
PEX-150×750	150×750	120	18-48	8-25	320	4P 15	3.8	1200×1530×1060
PEX-250×750	250×750	210	25-60	13-35	330	6P 22	5.5	1380×1750×1540
PEX-250×1000	250×1000	210	25-60	16-52	330	6P 30	7	1560×1950×1390
PEX-250×1200	250×1200	210	25-60	20-61	330	6P 37	9.7	2140×1660×1500
PEX-300×1300	300×1300	250	20-90	16-105	300	6P 55	15.6	2720×1950×1600
